MONTAJE DEL PC

En esta entrada se explicaré como se realiza el montaje de un PC.

MEDIDAS DE SEGURIDAD

• Lavarse las manos bien antes de empezar a manipular el ordenador.
• Trabajar con el ordenador sobre una mesa de madera, para así impedir  cortocircuitos.
• Tocar metal que tenga toma de tierra para así descargar la electricidad estática que tenemos y evitar algún cortocircuito
• Coger siempre la placa base por los bordes para evitar que la electricidad estatica cree cortocircuitos.

HERRAMIENTAS

• los ordenadores utilizan tornillos del tipo Phillips, también conocidos como americanos o de estrella, por lo que necesitaremos unos destornilladores de este tipo. Es aconsejable que se le intercambie la cabeza y que sean de punta imantada para mas facilidad.
• También unos pequeños alicates es recomendable para extraer algunos tornillos.

MONTAJE

1. Teniendo una caja vacía, colocaremos la placa base con mucho cuidado sobre sus torretas para atornillarla y fijar así la placa base a la caja.

2. Colocamos los jumper de LED y pulsadores de la parte delantera de la caja  la cada uno en su lugar mirando que en la placa pone donde van o sino en el manual de la placa base pone la posicion de colocación.

3. Pincharemos el microprocesador, al ser un Pentium III de los primero Pentium III del mercado, el microprocesador y el disipador van pinchado en la placa en la ranura correspondiente y enchufar el ventilador del disipador a la toma de corriente de la placa base correspondiente.

4. Insertamos las memorias RAM en su banco o zócalo.

5. Colocamos la fuente de alimentación y conectamos el conector en su lugar en la placa base.

6. Montamos la disquetera en su lugar y las unidades de CDROM y le enchufamos la toma de corriente y las fajas correspondientes a cada unidad, las unidades de CDROM van en un IDE y la disquetera que es una faja más estrecha va en un conector dedicado a la disquetera.

7. Procedemos a montar el disco duro: lo atornillamos en el lugar correspondiente y ponemos la toma de corriente y el bus de datos va en una tarjeta al ser SCSI que también la pincharemos en un ranura PCI.

8. Conectamos las diferentes tarjetas en los en las ranuras PCI, en este ordenador las tarjetas son la tarjeta de graficas (esta va en la ranura AGP), audio y red. Y una vez ya puestas, las atornillamos todas las tarjetas para que no se muevan.

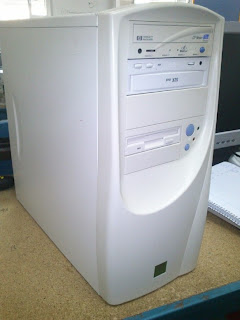

9. Terminamos poniendo ya las tapas de los lados de la caja y atornillándola y listo ya tenemos un PC preparado para utilizarlo.
